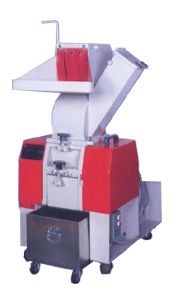

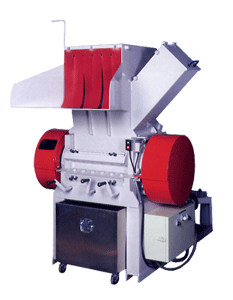

粉砕機 KF-200 粉砕機 KF-200 KF-818A 使用材料 粉砕機 KF-818A
 arrow.gif (60 bytes)基本装着スクリーンはΦ9.5mmとΦ16mm。 オプションスクリーンはΦ3,5,6,8, 50mmなど。
 ■5馬力の粉砕機実演動画  ■20馬力の粉砕機実演動画

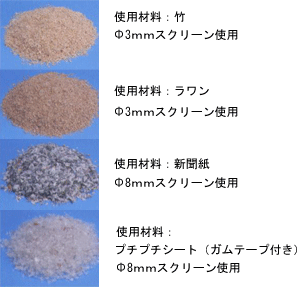

 ■ 粉砕機で粉砕した材料 サンプル写真 − 写真をクリックすると拡大写真が見られます。
新聞紙 ダクトホース プチプチシート ペットボトル 竹 ゴルフボール PPバンド
VU(塩ビ) FRP材 ゴム被覆塩ビ YIDホース YIDビニルホース ダクトホース5mm 電話帳
< 仕様 >
機種 在庫状況 モーター 破砕口寸法 回転刃 固定刃 機械重量
KF-810A   5馬力270x160mm3枚4枚330kg
KF-812A   10馬力315x185mm6枚4枚600kg
KF-815A  15馬力400x240mm6枚4枚830kg
KF-818A   20馬力463x274mm6枚4枚1,130kg
KF-820A  30馬力530x300mm6枚4枚1,490kg
KF-825A  40馬力636x300mm6枚4枚1,800kg
KF-830A zaiko50馬力762x300mm9枚8枚1,950kg
KF-840A  60馬力1015x300mm12枚8枚2,350kg

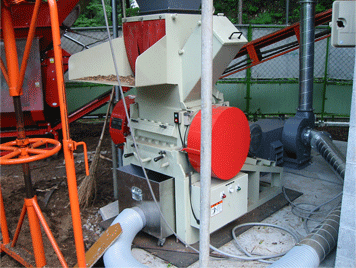

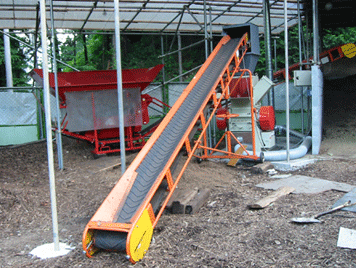

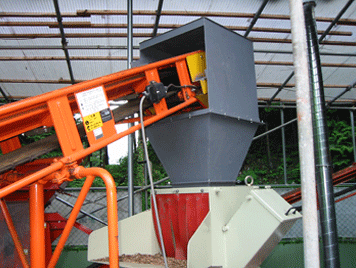

< 粉砕機の実際の使用例 KF−818A/20馬力 >
粉砕機使用例 KF-818A/20馬力(1)粉砕機使用例 KF-818A/20馬力(2)
コンベアーにより粉砕の材料を投入口まで運んで落とす仕組みになっています。
粉砕機使用例 KF-818A/20馬力(3)粉砕機使用例 KF-818A/20馬力(4)

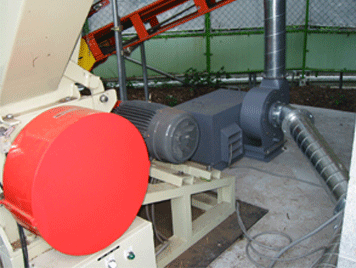

粉砕機によって粉砕された材料はブロワーによって吸引され、任意の場所まで搬送されます。

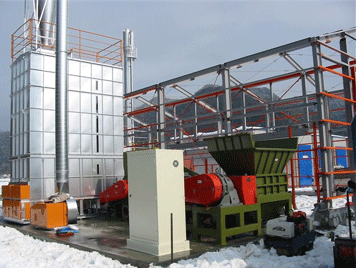

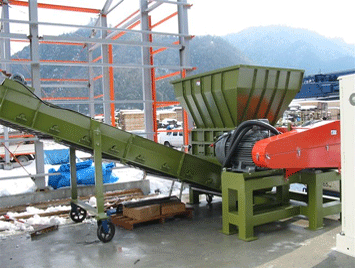

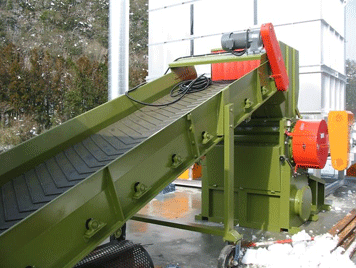

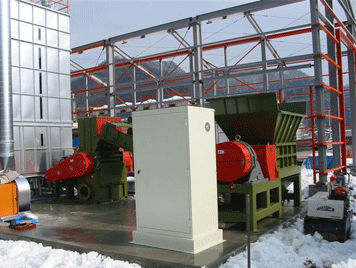

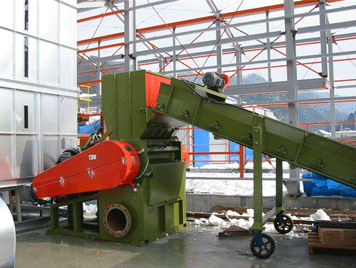

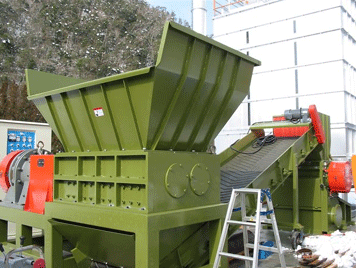

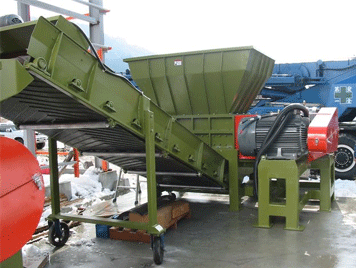

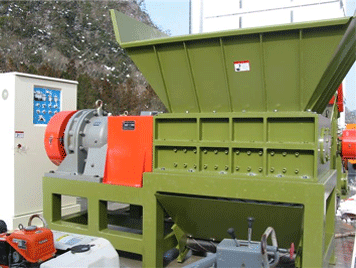

< 破砕機 KF1200DC/100馬力 + コンベヤー + 粉砕機 KF-840C/75馬力 >
(1)(2)
(3)(4)
(5)(6)
(7)(8)
画像は仮設時のものであり、実際は建物内で運用されています。
構成図面
構成写真
